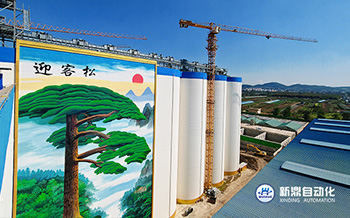

大连兴泽制麦有限公司位于辽宁省大连市，始建于1978年，是一家以食品制造业为主的的中外合资企业，连续多年被评为大连市百强企业。大连兴泽制麦公司的新建 21 万吨筒仓电气自动化工程由新鼎自动化科技承接。整个系统包括筒仓电气、自动控制整体设计、采购、包装运输、安装、调试、人员培训、保修等。兼具自动化操作、稳定化控制、远程数据采集、远程控制及故障诊断等功能。实现高效管理，保证粮食管理的高质量和安全性。

二、项目地点：辽宁省大连市

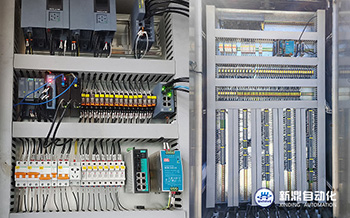

三、筒仓电气项目硬件配套： 项目由仓上自控和仓下自控组成，硬件包括操作员站兼工程师站（工控机、计算机操作台、显示器、UPS电源）、低压电控柜、智能仪器仪表及执行器组成。

四、筒仓电气项目控制系统： 控制系统采用工业控制计算机(IPC)、组态软件(HMI)和可编程控制器(PLC)为核心设备，实现设备联锁和顺序控制。

五、筒仓电气通信特点：

系统采用开放的通信协议组建控制网络，具有远程数据采集、远程控制及故障诊断等功能，完美实现工艺参数调整和电气设备控制的有机结合，精美的工艺流程画面、完善的工艺参数分析、交互式报表、故障诊断与恢复、人性化操作和智能控制相配合，远程数据采集、远程控制及故障诊断，全方位监控生产过程，为管理决策、质量监督和生产控制架起沟通的桥梁，为生产调度、质量监督及管理管理决策提供可靠运行参考。

六、筒仓电气项目履约情况： 于2023年10月20日签订合同，进入项目设计阶段，2024年8月19日完成设备生产，2024年10月19日完成调试、人员培训、验收完毕。

七、筒仓电气项目工艺特点简介：

整个系统以先进的控制思想为指导，从实用、可靠、平稳运行和技术先进性的角度考虑进行设计、配置与实施，能够很好满足生产过程的需要，实现过程参数的稳定化控制，为提高工艺操作水平和管理水平创造了条件，有效提高工作效率，改善工作环境，降低劳动强度，提高粮食质量。

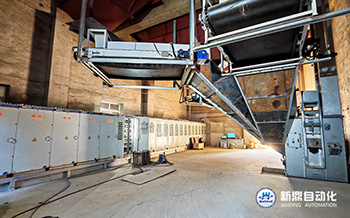

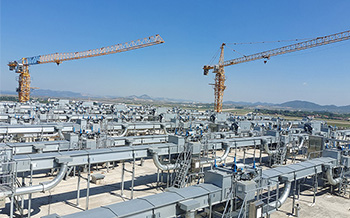

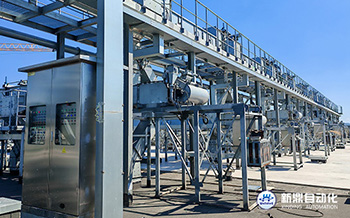

本期工程在仓下二楼控制室设置PLC主站和1套工程师兼操作员站，在仓顶配电室设置1套PLC远程I0分站和1套工程师兼操作员站，另外在仓顶、仓底合适位置设置PLC远程分站，通过通讯光纤与电控室内PLC主站进行通讯。 对于每台电机，保证生产安全的信号均以硬接线的方式接入二次回路，这些信号包括过载保护、短路、紧停。在自动和手动操作方式下，均能可靠停机，确保人员设备安全。其他检测装置的信号送入PLC内，由PLC控制报警或停机。 根据设备的工艺需要设置限位、堵料、跑偏、气压、失速等传感器。仓内设有雷达料位计和低料位检测。所有设备保护开关，均需要做到断电报警功能。

 控制系统提供手动和自动两种控制方式，手动控制为现场手动操作。现场设备电机附近集中设置操作箱，箱上设有启动、停止按扭。当控制室主PLC柜上选择开关位于“现场”位时，为现场手动方式，可以通过机侧操作箱机启停按钮对单台电机进行控制；当选择开关位于"远程时，为自动方式，通过PLC对其进行控制。 控制系统利用PLC实现设备联锁和顺序控制。实现作业线逆粮流启动，顺粮流方向停止故障时故障点上游设备立即停车的工艺要求。除尘设备先于输送设备启动，在输送设备停止后延时停止。

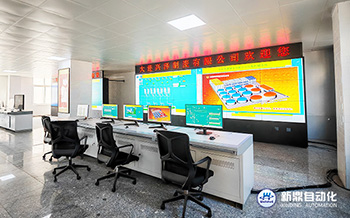

过程监控及生产数据采集： 操作计算机以画面方式显示生产过程的实时状态、设备和流程的运行状态，接受操作员的对设备和流程的指令。并具有自动故障报警、自动记录和打印报警和事件、记录和显示历史或实时数据的功能。生产过程数据、报警数据、操作过程信息都能够自动储存在服务器硬盘上。通过数据接口软件，将管理系统所需的生产数据进行格式转换等处理，自动写入管理信息数据库，实现管理层和控制层的无缝连接。仓上、仓下各设置一套工程师兼操作员站互为热备系统，有多级权限设置功能，只有具备相应授权的人才能进入系统进行允许的操作。 如果你对智慧粮库、工业自动化项目感兴趣，那欢迎关注新鼎科技，持续为您分享最新资讯知识！

▼
